實驗室總體設計是否合理，科學，對提高實驗室工作效率，保證檢驗質量，降低樣品交叉污染概率，提高環境質量具有特殊意義..
實驗室的整體規劃設計
無論是新建，擴建或改建項目，考慮到實驗室，合理的布局和圖形設計的整體規劃，以及供電，供水，供氣，通風，空調清洗，安全，環保，基礎設施和基本條件。
本著“安全、環保、實用、耐久、美觀、經濟、卓越、領先”的規劃進行設計發展理念。規劃研究設計一個主要可以分為六個方面：平面設計管理系統、單臺結構分析功能模塊設計信息系統、供排水設計控制系統、電控系統、特殊氣體配送服務系統、有害氣體輸出系統等六個方面。
首先，你需要清楚地知道：實驗室的分類和職責
實驗室是分析所有的不同性質學校，工廠，研發中心，測試實驗室。
學校的化驗室：學生、科研管理服務；
工廠：位于中心實驗室，車間等實驗室;
研究機構和實驗室：科研課題負責測試和分析化學。
化驗室用房的特殊需求
根據分析化驗工作任務就是需要，化驗室有貴重的精密儀器和各種學習化學實驗藥品，其中主要包括易燃及腐蝕性藥品。另外，在操作系統過程管理中常產生大量有害的氣體或蒸氣。因此，對化驗室的房屋建筑結構、環境、室內基礎設施等有其特殊的要求，在籌建新化驗室或改建原有化驗室時都應進行考慮。
化驗室用房大致可以分為以下三類：精密科學儀器技術實驗室、化學研究分析以及實驗室、輔助室（辦公室、儲藏室、鋼瓶室等）。 化驗室工作要求學生遠離灰塵、煙霧、噪音和震動源的環境中。因此企業化驗室不應建在中國交通要道、鍋爐房、機房及生產加工車間近旁（車間化驗室除外）。
1. 精密儀器室
需要有精密儀器艙火災，地震，電磁干擾，隔音，防潮，防腐，防塵，有害氣體侵入的功能室溫盡可能恒定。溫度應為15?30℃，在18?25優選地在受控條件℃。濕度60％-70％，它可能需要具有雙門和窗和空調器的恒溫室儀器。
大型企業精密科學儀器室的供電系統電壓應穩定，一般可以允許工作電壓進行波動影響范圍為±10％。必要時要配備附屬設施設備（如穩壓電源等）。為保證我國供電不間斷，可采用雙電源供電。應設計有專用地線，接地極電阻小于4Ω。
2.化學分析室
在化學分析室對樣品進行化學處理和分析，工作中經常使用一些小型電氣設備和各種化學試劑。 對于這些特點，在設計化學分析室時應注意以下要求：
（1）施工要求的建筑物應耐火材料具有耐火性;窗口能夠粉塵;更好的室內照明;門應向外開啟。
（2）供水和排水 供水要保證企業必須的水壓、水質、和水量以滿足不同儀器技術設備進行正常工作運行的需要，室內總閥門應設在易操作的顯著水平位置，下水道應采用具有耐酸堿腐蝕的材料，地面之間應有地漏。
（3）通風設施 由于化驗工作中常常會產生有毒或易燃的氣體，應有良好的通風條件 。
①當使用整個房間通風風扇或通風井，換氣次數一般為5 /。
② 局部排氣罩 一般安裝在一個大型儀器公司發生發展有害氣體部位的上方。在教學研究實驗室中產生一些有害氣體的上方，設置 局部排氣罩以減少建筑室內環境空氣的污染。
這是實驗室常用的一種局部排風設備.. 內部有熱源，水源，照明等裝置..
（4）與氣體供給管可以安裝在實驗室條件的氣體。實驗室設備和電力副電力照明。熒光照明是優選使用的。在電氣設備，家電，如冰箱24小時由一個主開關，烤箱，電動高溫爐設備應專用插座，開關和保險絲運行單獨的電源，其余電氣控制設備。對室內應急燈和走廊，在夜間使用設備時，突然斷電。

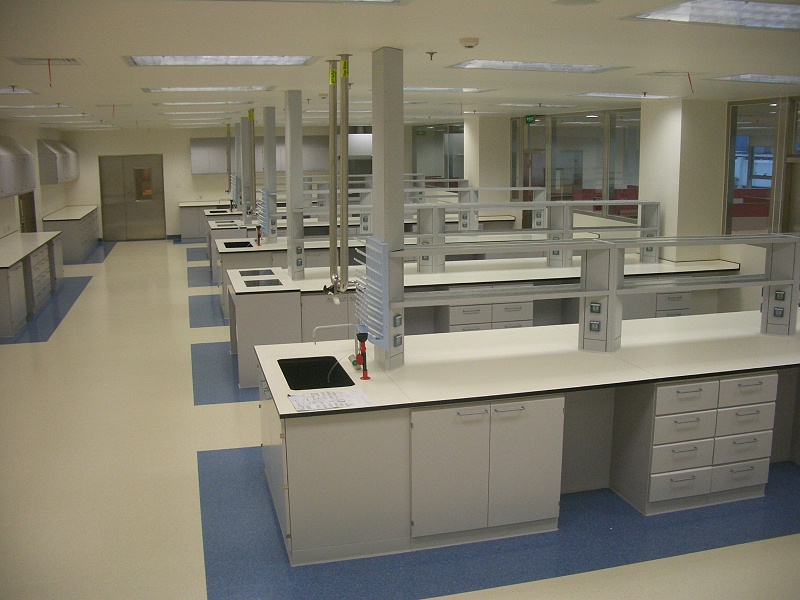

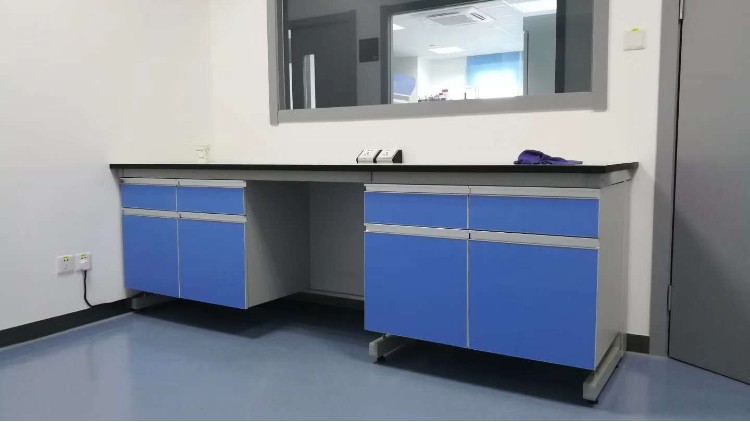

（5） 實驗臺 實驗臺主要由工作臺面、臺下的支架和器皿柜組成，為方便進行操作，臺上可設置一個藥品架，臺的兩端可安裝以及水槽。
試驗臺一般為75厘米，寬可達150-300厘米，高可為80-85厘米。 根據房間尺寸表面常用單板理化板、實心理化板、耐腐蝕人造石或水磨石預制板等。 理想臺面應平整，不易破損，耐酸堿及溶劑腐蝕，耐熱，不易觸摸玻璃器皿等..
3.藥品儲藏室
由于許多化學物質是易燃，易爆，有毒，腐蝕性物質，它沒有過多的購買。一個小儲藏室的最近使用的化學品，危險品的儲存，并符合安全要求。具有抗火，抗潮濕，高溫，防止日光直射，閃電的特點。藥品儲藏室應朝北，干燥，通風良好，天窗應絕緣，門窗應堅實，窗口應該是高高的窗戶，門和窗應設遮陽板。門應向外開啟。一般易燃液體儲存室的溫度不得超過28℃，炸藥必須不超過30℃。少量的鐵可用于危險品分類隔離柜或櫥柜水泥容器。排氣冷卻風扇被設置在室內，防爆照明。配備消防設備。半地下室能夠滿足藥品儲藏上述條件。
4.鋼瓶室
易燃或助燃?xì)怏w鋼瓶質量要求可以安放在一個室外的鋼瓶室內，鋼瓶室要求學生遠離主要熱源、火源及可燃物進行倉庫。鋼瓶室要用非燃或難燃材料通過構造，墻壁用防爆墻，輕質頂蓋，門朝外開。要避免企業陽光直接照射，并有能力良好的通風技術條件。鋼瓶距明火熱源10m以上，室內設計設有直立穩固的鐵架用于數據放置鋼瓶。
平面設計系統
在以下幾個方面我們的平面設計主要考慮的因素：
1、疏散、撤離、逃生、順暢、無阻，安全管理通道；一般通過實驗室門主要向里開，但如設置有爆炸發生危險的房間，房門應朝外開，房門材質效果最好可以選擇工作壓力以及玻璃。
2.人文（前后左右工作空間），完善的設備與科技工作者操作空間范圍的協調搭配體現了科學，人性化的規劃設計..
3，專業學科的作用。典型地，物理實驗室出版社，無機化學，有機合成化學，生物學分類。
功能與布局需要注意的
根據國家實驗室管理工作的特性，應配備一個辦公室、檔案室（報告進行編制室）、收樣及樣品包括儲藏室、大型設備儀器室、小儀器室、天平室、化學教學實驗及樣品 前處理室、電烤室、洗滌室、實驗環境用水（超純水）制備室、暗房、試劑儲藏室。
1.非受控區
（一）辦公室：供科室工作人員下班后研究討論工作中出現的問題；整理原始數據，撰寫原始報告..
（2）檔案（編譯報告辦公室）
用于研究報告的編制及打印、科室進行資料的儲藏及查閱。
（3）收樣室：獨立的樣品進行存儲室，存儲柜功能研究區間可以劃分更加清楚，標明未檢樣品、再檢樣品和已檢樣品。樣品室必須通過干燥、通風、防塵、防鼠。
2.受控區
化學實驗室和樣品前處理室
化學教學基本實驗室，主要是學生進行系統容量數據分析、離子測定、氧化還原等實驗。
實驗室必須有排風設施，獨立的排風柜，有機和無機預處理分開；墻面，地面，試驗臺，試劑柜等要保溫，耐熱，耐酸堿，耐有機試劑腐蝕；地面要有地漏，防流.. 設置中心試驗臺的實驗室應設置供水裝置和試驗臺電源插頭..
工作臺和輔助表與試劑架，在實驗室的研究空間或電腦臺，藥品柜，器皿柜，設備，急救等的地板位置加以考慮。
大型儀器室
電壓、電流、溫濕度進行符合設計要求，需要防靜電地板，溫度可以控制15-25度，濕度60-70％，互相有干擾的儀器技術設備我們不要自己放在同一室，檢驗無機化學物質主要儀器要有排氣斗，檢驗方法有機結合物質的儀器有可調排風罩。
儀器分析實驗室
主要設置多種大型精密分析儀器，還包括普通小型分析儀，一般設計設備有：儀器臺，檢測臺，
通風柜，平衡臺，電腦臺，氣瓶柜，洗滌臺，用具柜，藥柜，急救器，萬向排氣罩，原子吸收罩等.. 以下列出了各種儀器分析實驗室的要求，以供參考。
氣相色譜分析室
樣品氣體的主要分析和液體有機化合物容易轉化成氣態而不分解。
儀器設備管理主要有氣相色譜儀，具有中國計算機進行控制信息系統及數據分析處理工作系統，自動化發展程度很高，對有機化合物具有一個高效的分離能力，所用載氣主要有：H2、N2、Ar、He、CO2等。
但高沸點化合物，揮發性和熱不穩定化合物，離子化合物和聚合物的分離是無能為力的..
需要局部排氣，避免陽光直射在儀器上，以避免影響電場和磁場的存在的電路的正常操作，一般設計：儀器表（用于設備的維護應遠離壁），通用排氣罩，計算機站（通常在儀器下一站配置），邊臺，清洗單元，櫥柜和其它試劑。
光譜分析室
主要是可以根據不同物質對光具有吸收、散射的物理特征及發射光的物理特性，在分析化學教育領域建立一個化學問題分析。
主要儀器有原子發射光譜儀，原子吸收光譜儀，分光光度計，原子熒光光譜儀，熒光分光光度計，X射線熒光儀，紅外光譜儀，電感耦合等離子體(LCP)光譜儀，拉曼光譜儀等..
實驗室化學實驗室應遠離，以防止酸，堿，腐蝕性氣體或類似儀器的損壞，從輻射源遠;室內是否應防塵，防震，防潮等措施。
儀器臺與窗、墻之間必須要有自己一定社會距離，便于對儀器的調試和檢修。應設計局部排風。使用一個原子可以吸收罩排風較為豐富適宜。
供排水設計系統
給排水設計系統主要為前期實驗室建筑設計服務..
進軍溫柔如水射流噴嘴口。
電控系統
實驗室用電問題主要內容包括照明電和動力電兩大重要部分。
電力主要用于各種儀器設備用電，電梯，空調等供電.. 實驗室供電系統也是實驗室最基本的條件之一..
電源插座：10A，13A，16A，20A;漏電保護開關，過載繼電器等。
電源信息插座應遠離水盆和煤氣、氫氣等噴嘴口，并不重要影響以及實驗臺儀器的放置和操作系統位置。
槽主多功能鋼絲槽（主要用于試劑架）和帶西班牙插座的PVC線槽（主要用于側桌和中央桌面）..
特殊氣體配送系統
主要非可燃?xì)怏w實驗室氣體（氮氣，二氧化碳）;
惰性以及氣體（氬氣、氦氣等）
可燃?xì)怏w（氫氣，一氧化碳）;
有毒氣體（氟，氯）;
助燃?xì)怏w（氧氣）組成。除不燃?xì)怏w、惰性氣體外研究其它一些氣體我們不得影響進行分析實驗室?？梢酝瑫r通過輸氣管接到各實驗設計室內。一般氣相室配置氦氣（He）、氮氣（N2）。氣質以及聯用室配置了氮氣、氫氣、氧氣。氫氣管線上的連接管件都要建立連接后焊接，嚴禁有泄漏的可能。所有的管線在安裝施工完畢后一定工作要做系統氣密性檢測實驗，并在企業使用前要先除油。氣瓶裝瓶時，易燃易爆與惰性環境氣體同柜，杜絕出現兩種具有易燃材料氣體同瓶裝一柜。
有害氣體輸出系統
實驗進行室內設計往往企業存在問題許多不利于人體健康的化學物質污染源，特別是有害氣體，將其排除非常具有重要。
實驗室的最新概念是被視為一個整體實驗室
通風柜，如何有效地控制各種進排氣，實現安全和經濟的影響是至關重要的。
實驗室研究常用排風設備管理主要有：通風柜、原子可以吸收罩、萬向排氣罩、吸頂式排氣罩、臺上式進行排氣罩等。其中通風柜設置最為我們常見。
